Плани евакуації
НОРМАТИВНІ ПОСИЛАННЯ
- ДСТУ EN ISO 7010:2019 “Графічні символи. Кольори та знаки безпеки. Зареєстровані знаки безпеки” (EN ISO 7010:2012; А1:2014; А2:2014; А3:2014; А4:2014; А5:2015; А6:2016; А7:2017, IDT; ISO 7010:2011; Аmd 1:2012; Аmd 2:2012; Аmd 3:2012; Аmd 4:2013; Аmd 5:2014; Аmd 6:2014; Аmd 7:2016, IDT)
- ДСТУ ISO 23601:2019 “Ідентифікація безпечності. Знаки на планах евакуації” (ISO 23601:2009, IDT)
- ДСТУ 7313:2013 “Знаки безпеки та системи евакуаційні фотолюмінесцентні. Загальні вимоги та методи контролювання” в максимально короткі терміни
- ДСТУ ISO 3864-1:2005 “Графічні символи. Кольори та знаки безпеки. Частина 1. Принципи проектування знаків безпеки для робочих місць та місць громадського призначення” (ISO 3864-1:2002, IDТ)
- ДСТУ ISO 17398:2012 Пожежна безпека. Кольори та знаки безпеки. Класифікація, технічні вимоги i стійкість знаків безпеки (ISO 17398:2004, IDT)
- НАПБ А.01.001-2014 “Правила пожежної безпеки в Україні”
План евакуації – план, з яким ознайомлено осіб, які перебувають на об’єкті, на якому зображено необхідні елементи для порятунку та на якому може бути відображено інформацію, потрібну для евакуації, рятування та першого оперативного реагування. (ДСТУ ISO 23601)
Мета планів евакуації — допомогти людям орієнтуватися за визначеним маршрутом евакуації. Отже, план евакуації доповнює систему управління безпекою об’єкта. (ДСТУ ISO 23601).
Плани евакуації є невід’ємною частиною системи знаків безпеки об’єкта і мають суттєве значення в плані управління пожежною безпекою власником будівлі. Плани евакуації є обов’язковим компонентом системи управління безпекою об’єкта. (ДСТУ ISO 23601)
ОБЄКТИ ЯКІ ПОТРІБНО ЗАБЕЗПЕЧУВАТИ ПЛАНАМИ ЕВАКУАЦІЇ
- на об’єктах з постійним або тимчасовим перебуванням на них 100 і більше осіб або таких, що мають хоча б одне окреме приміщення із одночасним перебуванням 50 і більше осіб;
- у будинках та спорудах (крім житлових будинків), котрі мають два поверхи і більше, у разі одночасного перебування на поверсі більше 25 осіб, а для одноповерхових – більше 50 осіб.
(НАПБ А.01.001)
ДЕТАЛЬНА ІНФОРМАЦІЯ ПРО ПЛАН ЕВАКУАЦІЇ
- План поверху відповідної – частини об’єкта, на якому: – вилучено несуттєві елементи; – виділено важливі елементи; – підвищено читабельність та легкість розуміння; – орієнтовано план на позицію користувача;
- Усі аварійні виходи та евакуаційні маршрути, горизонтальні та вертикальні. Якщо потрібно вказати напрямок з визначеного місця «Ви тут», таку інформацію надають, зображуючи стрілки ;
- Місцеперебування користувача «Ви тут»;
- Розташування сходів;
- Будь-які визначені положення щодо евакуації, які мають бути доступними для людей з обмеже- ними можливостями;
- Місце розташування та тип пожежного обладнання першої допомоги й аварійно-рятувального обладнання, наприклад пожежної сигналізації, вогнегасника, пожежних рукавів, засобів першої допомоги;
- Розташування ліфтів як архітектурного об’єкта. (ДСТУ ISO 23601)
МОНТУВАННЯ ТА РОЗТАШУВАННЯ
Плани евакуації розташовують так, щоб вони були помітними в середовищі використання та були доступними й зрозумілими для передбачуваного користувача.
Ці плани треба фіксовано закріплювати, і їх призначено для встановлення:
- у місцях, де особи, які там перебувають, можуть дізнатися про спосіб евакуації;
- у стратегічних місцях маршруту евакуації, який може бути:
– на кожному поверсі в місцях біля виходів;
– поряд з ліфтами та сходами;
– у кожній кімнаті, наприклад – готельних номерів;
– у визначених навчальних пунктах, наприклад кафе, офісних центрах, місцях для зібрань;
– на основних вузлах та перехрестях.
(ДСТУ ISO 23601)
ПЕРЕВІРКА ТА ПЕРЕГЛЯД
Перевіряти плани евакуації треба через регулярні проміжки часу для забезпечення чіткості, помітності, зрозумілості та оновлення. Будь-яка зміна в пожежній безпеці об’єкта чи в порядку дій у разі аварійних ситуацій має призвести до перегляду планів евакуації і за потреби — доопрацювання планів евакуації. (ДСТУ EN ISO 7010)

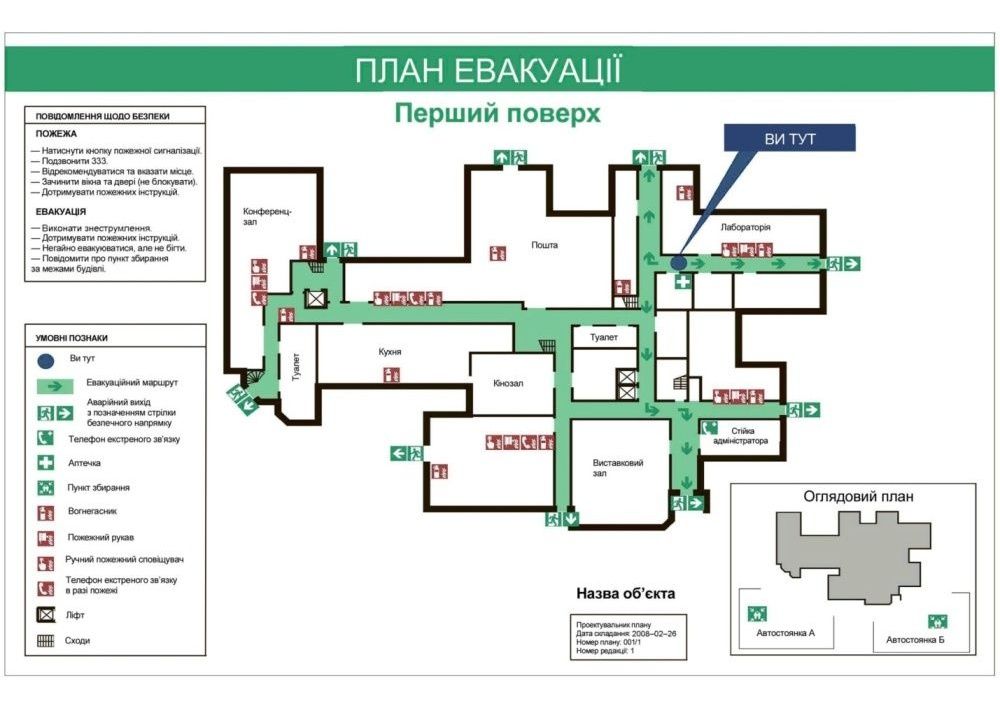

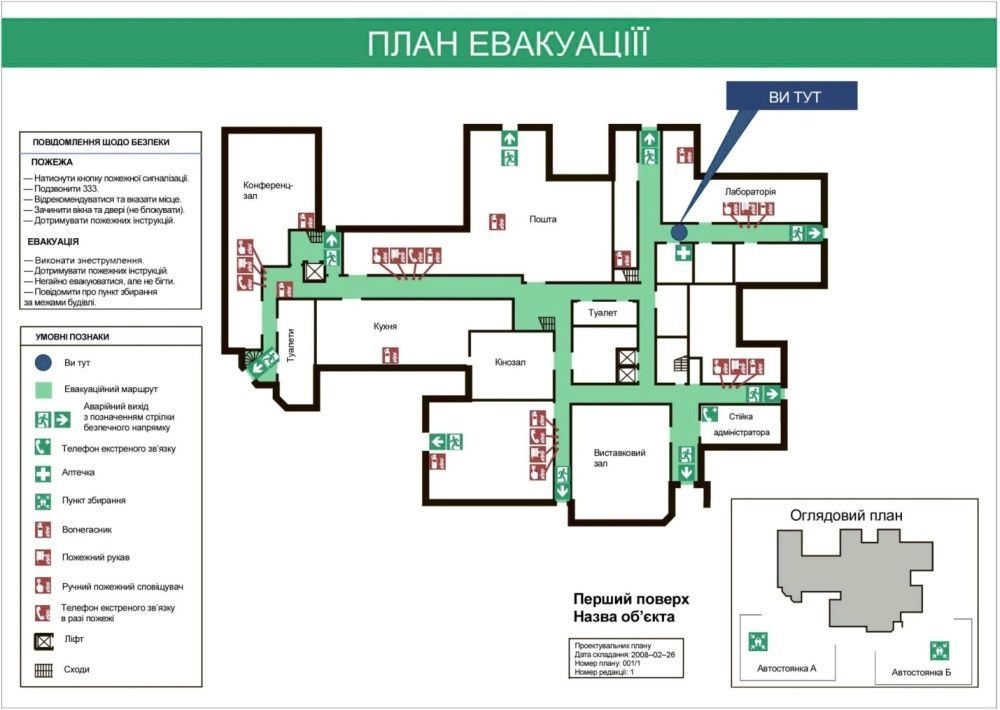

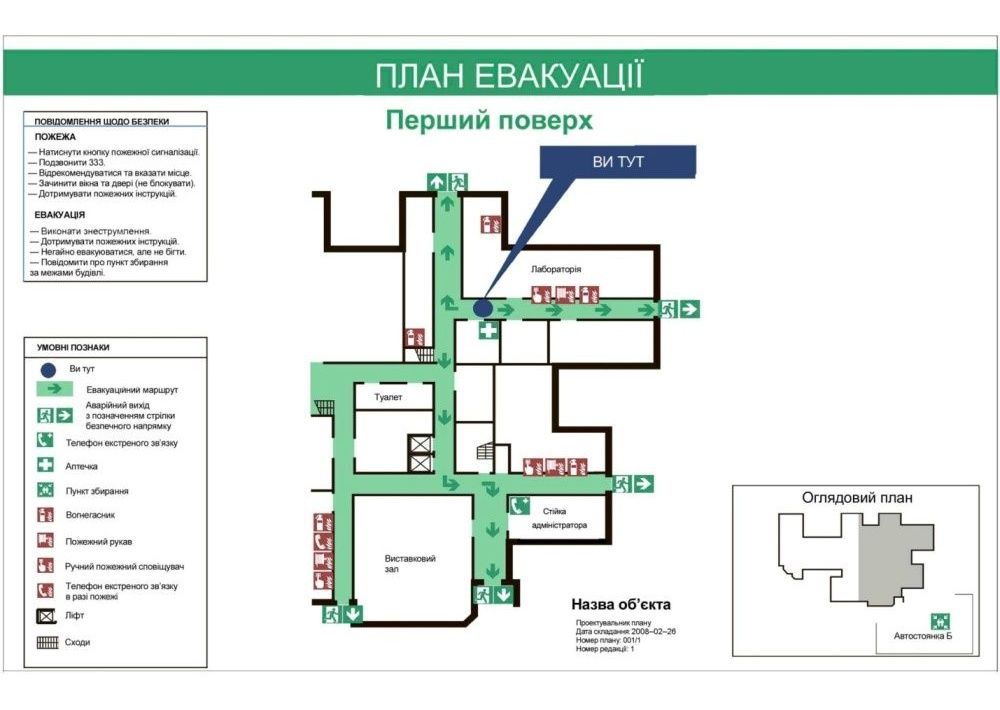

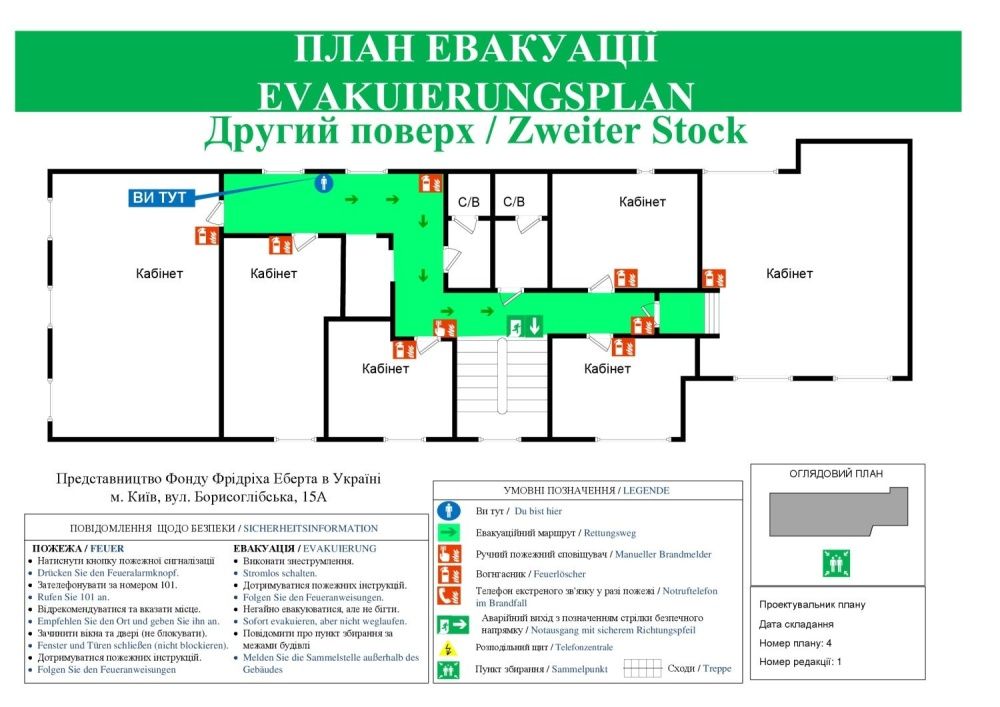

ПРИКЛАДИ ПЛАНІВ ЕВАКУАЦІЇ ВІДПОВІДНО ДСТУ ISO 23601
ПРОЦЕС ВИГОТОВЛЕННЯ ПЛАНІВ ЕВАКУАЦІЇ
- Проводиться обстеження об’єкта на предмет відповідності планування, місць розміщення протипожежного обладнання, пожежних кранів, телефонів, електрощитів, евакуаційних виходів, засобів порятунку.
- Погоджуються місця розміщення планів евакуації, виходячи зі зручності видимості для відвідувачів, персоналу, освітленості.
- Розробляється макет плану відповідно до вимог ГОСТ.
- Макет узгоджується з замовником. Макет відправляється на друк. Після друку на ватмані або на пластиці, роздрукований план евакуації затверджується замовником.
- По бажанню замовника план евакуації покривається фотолюмінісцентною плівкою.

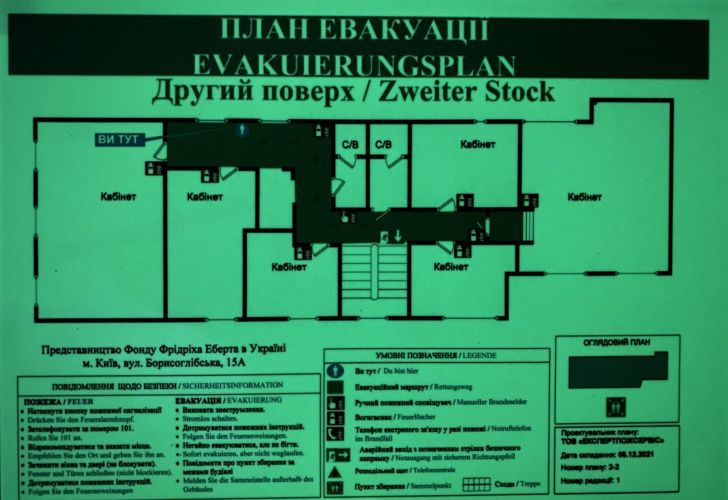

Зразок планів евакуації виготовлених з використанням фотолюмінісцентної плівки.
Наші фахівці виготовлять плани евакуації будь-якої складності відповідно до вимог в максимально короткі терміни.
ВИХІДНІ ДАНІ ДЛЯ ВИГОТОВЛЕННЯ ПЛАНІВ ЕВАКУАЦІЇ:
- Повна назва та фактична адреса організації;
- П.І.Б. та посада керівника, який затверджує план евакуації;
- Контактна особа, тел., адреса електронної пошти;
- План-схема БТІ із зазначенням номера поверху, з відображенням останніх перепланувань або будь-яка інша схема з відображенням реального планування приміщень;
- Місця розміщення:
– основних та евакуаційних виходів;
– вогнегасників;
– пожежних кран-комплектів;
– ручних пожежних сповіщувачів системи автоматичної пожежної сигналізації;
– телефонів, з яких можна зателефонувати в пожежну охорону та (при наявності) спеціальних переговорних пристроїв з пожежним постом;
– електричних щитів;
– засобів першої медичної допомоги;
– іншого обладнання та засобів, які можуть використовуватись для евакуації людей. - Місце розташування плану евакуації;
- Кількість та формат.

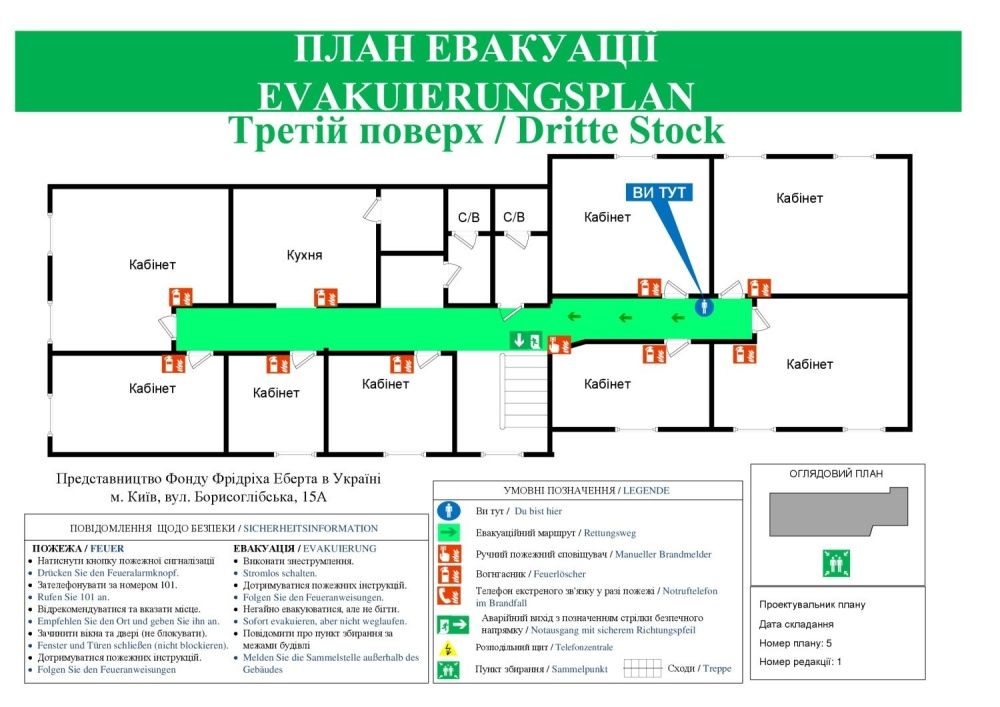

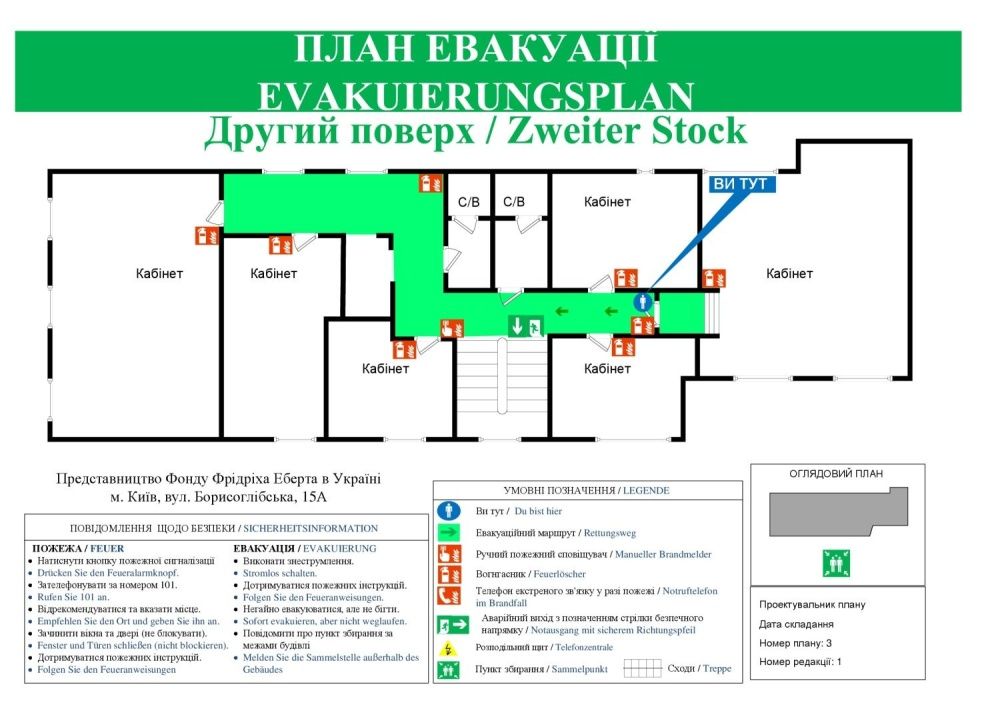

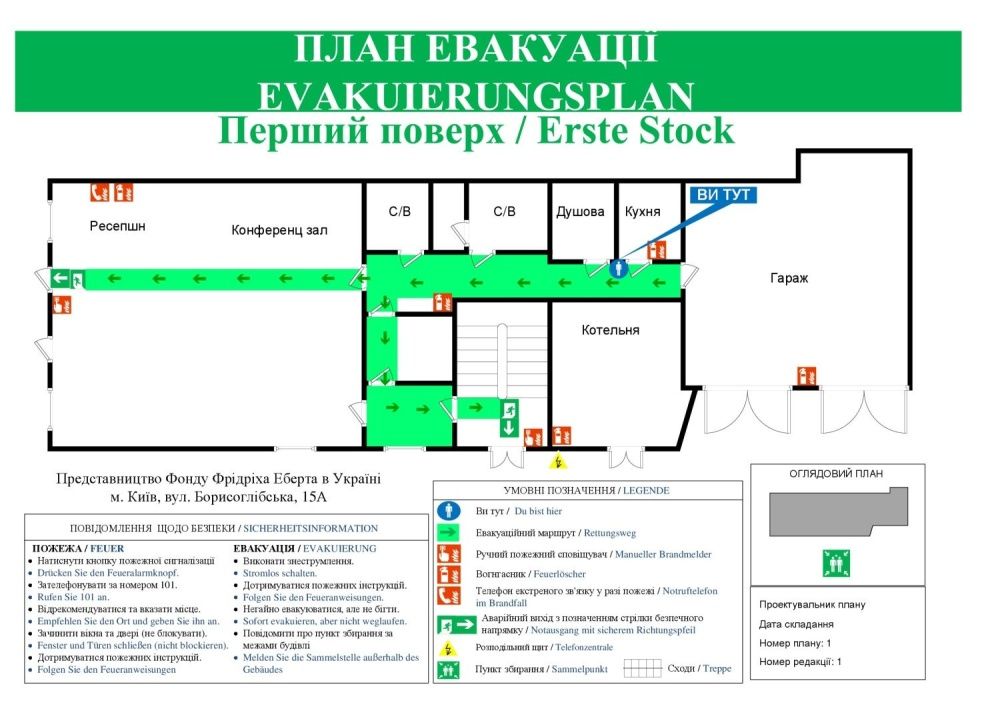

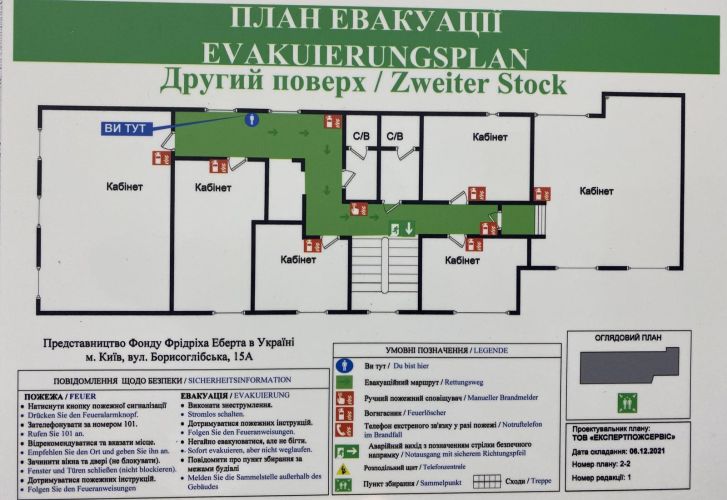

НАШІ РОБОТИ
